Петля может показаться простой деталью, но в промышленном мире она играет важную роль в каждой навесной конструкции, включая ящики для инструментов. Стандартный стыковой шарнир не подходит, когда речь идет о больших весах, высокой частоте циклов или высоком уровне безопасности. Здесь на помощь приходит сверхпрочная рояльная петля, или петля непрерывного действия, которая заменяет риск разрушения конструкции долговечной надежностью. Это руководство поможет вам понять, как выбрать, найти и установить правильную непрерывную петлю для сложных промышленных применений.
Что такое петля для пианино повышенной прочности?
Принцип работы рояльной петли заключается в распределении нагрузки, а названа она так потому, что напоминает длинную петлю крышки рояля. Вместо того чтобы размещать весь вес двери на двух или трех небольших точках, непрерывная петля проходит по всей вертикальной длине и разной ширине двери или панели.
Рояльная петля из нержавеющей стали для тяжелых условий эксплуатации - это просто единый кусок металла (или, в других случаях, два куска, скрепленных общим штифтом), который обеспечивает равномерное распределение нагрузки по всем дюймам сопрягаемой поверхности конструкции. Хотя термин "рояльная петля" широко используется, существуют сверхмощные типы, которые технически известны как петли с непрерывным редуктором. Они отличаются повышенной прочностью и подвижностью.
Сверхпрочные петли непрерывного действия подходят для широкого спектра применений, где важна надежная поддержка, частое использование или высокая безопасность. К ним относятся:
- Коммерческие входные двери в оживленных зданиях.
- Промышленные шкафчики для хранения.
- Панели доступа на крупном оборудовании.
- Транспортное оборудование (например, кузова грузовиков и железнодорожные вагоны).
- Корпуса для ИТ-систем или электротехнических шкафов.
Преимущество непрерывной петли: Устранение провисания и повышение безопасности
- Устранение провисания: Тяжелые двери, особенно используемые в местах с высокой проходимостью или в экстремальных условиях (например, холодильные камеры или большие электрические шкафы), со временем провисают, поскольку вес двери оказывает нагрузку на традиционные стыковые петли. Сплошная петля обеспечивает полную несущую поверхность, которая действует как стальной позвоночник, эффективно противодействуя этим силам. Это необходимо для того, чтобы удерживать сложные механические компоненты в шкафах в правильном положении.
- Повышенная безопасность: Непрерывные петли, установленные с помощью сквозных болтов, обеспечивают надежную защиту от взлома. Они образуют непрерывную, плавную линию между дверью и рамой, устраняя зазоры, которые обычно являются слабым местом в системах безопасности. Для шкафов повышенной секретности или промышленных сейфов такой непрерывный барьер просто необходим.
- Плавная и стабильная работа: Петли непрерывного действия уменьшают трение, распределяя его по длинному штырю или сцепляющимся деталям. Это помогает обеспечить стабильный и плавный ход двери, что, в свою очередь, продлевает срок службы всей двери и системы петель.
Как выбрать петлю: Важнейшие факторы выбора
При выборе высокопрочного оборудования дьявол кроется в деталях. Петля, не соответствующая техническим характеристикам, - это не просто неудобство, это место возможного катастрофического отказа всей системы.
Соревнование материалов: Сталь, нержавеющая сталь, алюминий
Выбор материала основы - самое важное решение, определяющее предельную прочность, вес и устойчивость петли к воздействию окружающей среды. Вот таблица сравнения материалов.
| Материал | Ключевые преимущества | Основные виды промышленного использования | Обработка от коррозии |
| Сталь (холоднокатаная) | Высочайшая прочность на разрыв, экономичность, отличная свариваемость. | Сверхмощные машины, оборудование, изготовленное на заказ, внутренние промышленные ворота. | Требуется покрытие (оцинковка, краска) для защиты от коррозии. |
| Алюминий | Легкий, устойчивый к коррозии, немагнитный. | Транспортировка (кузова грузовиков, прицепы), панели доступа, чистые среды. | Отлично противостоит атмосферной коррозии; подвержен риску гальванической коррозии с другими металлами. |
| Нержавеющая сталь 304 | Очень высокая прочность, превосходная устойчивость к большинству внутренних и внешних воздействий. | Пищевая промышленность, фармацевтика, стандартные агрессивные среды. | Носитель стандарта для общепромышленной коррозии. |
| Нержавеющая сталь 316 | Высочайшая коррозионная стойкость, особенно к хлоридам и солям. | Морская среда, химическая обработка, применение на открытом воздухе в условиях высокой концентрации соли. | Морской класс - необходим для сильного коррозионного воздействия. |
Сверхмощные метрики: Колея, диаметр штыря и длина кулака
Способность петли выдерживать тяжелые двери и высокую частоту использования определяется несколькими физическими характеристиками. Основными параметрами, непосредственно определяющими грузоподъемность, являются Манометр и Диаметр штыря.
- Толщина (калибр): Этот параметр определяет толщину металлических пластин петли. Как ни странно, чем меньше калибр, тем толще металл. Для тяжелых условий эксплуатации обычно требуются петли с калибром от 11 до 14, но в особых случаях он может быть ниже.
- Правило большого пальца: Чем тяжелее дверь, тем ниже манометр. Всегда сравнивайте таблицы нагрузок производителя с весом ворот для правильной спецификации.
- Диаметр штыря: Штифт является осевым шарниром петли и принимает на себя основную часть вращательного напряжения и трения. Чем больше диаметр штифта, тем больше площадь его поперечного сечения и тем выше прочность на сдвиг и сопротивление изгибающим нагрузкам. Такой материал минимизирует износ штифта и кулачков, значительно продлевая срок службы шарнира. В экстремальных условиях эксплуатации эти штифты могут оснащаться специальными подшипниками (например, латунными или нейлоновыми) для устранения трения и абразивного износа металла о металл.
Сравнение калибров, штифтов и грузоподъемности (представитель)
| Толщина | Приблизительная толщина (дюйм) | Типичный диаметр штифта (дюйм) | Расчетная. Максимальная грузоподъемность (стальная петля, фунты) | Типовое применение |
| 16 калибр | ≈0.059 | ≈1/8 - 3/16 | 200 - 300 фунтов | Стандартные промышленные шкафы, панели доступа к свету |
| 14 калибр | ≈ 0.074 | ≈ 3/16 - 1/4 | 300 - 450 фунтов | Двери, кузова для грузовых автомобилей, электрические шкафы для средних и тяжелых грузов |
| 11 калибр | ≈ 0.120 | ≈ x 1/4 - 3/8 | 450 - 600 фунтов | Тяжелые промышленные двери, сейфы повышенной секретности, испытательные камеры |
| 7 калибр (экстремальный режим) | ≈ 0.179 | ≈3/8 и выше | 600 фунтов + | Двери увеличенного размера, хранилища, криогенные/термические печи |
Главный вывод: При переходе от петли 16-го калибра к петле 11-го калибра толщина несущего металла значительно удваивается, что напрямую связано с увеличением диаметра штифта. Такое синергетическое увеличение массы материала и прочности шарнира является основополагающим инженерным принципом, позволяющим непрерывным петлям выдерживать вес более 600 фунтов и миллионы циклов.
Дополнительные соображения по дизайну
Помимо показателей нагрузки, эти факторы имеют решающее значение для производительности и правильной спецификации:
- Длина костяшки: Кулаки - это сцепленные сегменты створок шарнира, которые обхватывают штифт. Более длинные кулачки означают, что каждый несущий элемент больше, что лучше распределяет давление в одной точке. В системах, подверженных высоким боковым нагрузкам или требующих предельной точности, более длинные и одинаковые по длине цапфы обеспечивают плавную работу и точное выравнивание по всему периметру шарнира.
- Общая длина (под заказ): Главная особенность "непрерывных" рояльных петель заключается в том, что их длина не является фиксированной. Обычно они производятся в виде длинных стандартных полос (например, 6 или 8 футов) и предназначены для обрезки на точную длину, необходимую в конкретном случае. Такая индивидуальная настройка позволяет петле проходить по всей вертикальной длине двери, обеспечивая равномерное распределение нагрузки.
Требования к изготовлению и точность
Выбор между предварительно просверленной петлей и петлей "без отверстия" - это фундаментальное решение при изготовлении, которое влияет как на скорость, так и на долгосрочную безопасность.
Что касается выбора установки, предварительно просверленные Петли предлагают быстрое и простое решение для крепления болтами, что делает их идеальными для стандартных промышленных дверей и шкафов. В отличие от, без отверстия (под приварку) Петли обеспечивают максимальный уровень безопасности и структурной интеграции. Этот метод исключает механические крепления, позволяя приваривать петли непосредственно к тяжелым стальным рамам, создавая монолитное целое, что очень важно для систем повышенной безопасности или нестандартных, тяжелых конструкций.
Надежность непрерывного шарнира полностью зависит от точности его изготовления. При больших нагрузках даже незначительные отклонения могут привести к заклиниванию, ускоренному износу и преждевременному выходу из строя.
Настоящая ценность промышленного оборудования заключается в тщательном контроле производства. Такие лидеры отрасли, как КУНЛОНГнапример, залог допусков на размеры 0,0005 мм. Такой уровень точности является основой для идеального выравнивания, стабильной работы в течение всего жизненного цикла и превосходной прочности материала. Этому также способствует выбор стабильных и гарантирующих качество поставщиков и строгий контроль качества, подтвержденный полными отчетами SGS и RoHS.
Необходимость сертификации и подачи заявки
Для промышленного и коммерческого применения выбор петли - это нормативное требование. Компоненты должны достичь определенных уровней сертификации, чтобы гарантировать как успех в эксплуатации, так и соблюдение требований безопасности жизнедеятельности.
| Требуемое соответствие и стандарты | Управляющий орган/примеры | Необходимость применения |
| Пожарная безопасность и сохранение жизни | UL (Underwriters Laboratories); NFPA (National Fire Protection Association) | Обязательны для коммерческих противопожарных дверей, дверей эвакуации и противопожарных преград. Петли должны быть проверены на способность выдерживать тепловое воздействие и сохранять целостность конструкции. |
| Экологическая безопасность и ограничение материалов | RoHS (ограничение содержания опасных веществ); REACH | Критически важен для медицинского оборудования, электроники и продукции, поступающей на европейский рынок. Обеспечивает отсутствие в материалах свинца, ртути и других опасных веществ. |
| Долговечность и циклы | ANSI/BHMA (Американский институт национальных стандартов / Ассоциация производителей строительной фурнитуры) | Проверяет прочность при частом использовании (например, на входе в общественные места). Убедитесь, что петля соответствует определенным требованиям по грузоподъемности и сроку службы. |
| Устойчивость к коррозии | ASTM B117 Испытание на воздействие соляного тумана | Требуется для использования в морских условиях, при химической обработке и на открытом воздухе в условиях повышенной влажности. Удостоверяет, что материал и отделка соответствуют требуемым часам устойчивости к коррозии. |
Выбор петель по условиям эксплуатации: Экстремальные требования
Петля непрерывного действия должна быть продолжением среды, в которой она используется. Выбор должен основываться на конкретных проблемах, возникающих в процессе эксплуатации, таких как высокая температура, коррозионные агенты или постоянное движение.
Коммерческие и общественные двери с высокой проходимостью
Выносливость необходима в школах, больницах и больших офисах. Эти двери подвергаются жестокому обращению и циклическим нагрузкам. Здесь особое внимание уделяется петлям с зубчатой передачей, которые специально разработаны для долговечности при высокой частоте (обычно миллионы циклов) и огнестойкости. Петли обычно предлагается изготавливать из высокопрочной нержавеющей стали или огнестойкой стали.
Промышленные корпуса и электрические шкафы
Такие устройства обычно чувствительны по своей природе и нуждаются в надежном и герметичном корпусе. Гибкость установки и совместимость материалов (во избежание гальванической коррозии) являются решающими факторами. Петли без отверстий также широко распространены в этой области, что дает производителям шкафов возможность разработать схему сверления или использовать сварку для создания постоянного крепления, которое обеспечит идеальную герметичность и не будет подвергаться вмешательству.
Применение на открытом воздухе, в морской среде и в условиях коррозии
Среда, подверженная воздействию соленой воды, постоянной влажности или химических паров, является кислотным испытанием для любого оборудования. При выборе шарниров следует отдавать предпочтение коррозионной стойкости (например, нержавеющей стали марки 316) и, зачастую, легкому профилю (например, алюминию) для транспортных средств или морских судов, где снижение веса является приоритетом. Кроме того, для сохранения целостности конструкции при постоянном движении часто необходимы антивибрационные свойства.
Сверхмощные проекты "сделай сам" и изготовление на заказ
Для более продвинутых строителей и изготовителей главным вопросом является возможность установки петли в нестандартную конструкцию. Выбор определяется свариваемостью и предельной прочностью. Это часто диктует использование толстой стали, свариваемых алюминиевых сплавов и изготовление "без отверстий" для достижения монолитного, чрезвычайно прочного соединения.
Испытательные камеры и промышленные печи
Это экстремальный вариант использования, при котором детали конструкции должны выдерживать высокие перепады температур, большую нагрузку и полную термостабильность. Фурнитура должна выдерживать температуры от глубоких криогенных минимумов (до -70°C) до обжигающих промышленных максимумов (до 260°C). Вес дверей в этом случае может легко превышать 100 кг. Выбранная петля не должна гнуться или ломаться при таких экстремальных температурных циклах и должна сохранять герметичность камеры.
Показатели производительности KUNLONG в экстремальных условиях
Выбор подходящего шарнира - это, по сути, упражнение по снижению риска, который оценивается по эксплуатационным характеристикам. КУНЛОНГПриверженность экстремальным испытаниям и специализированное производство позволяют нам обеспечивать сертифицированную производительность во всех этих сложных сценариях:
| Окружающая среда/требования | Преимущество производительности KUNLONG | Конкретные данные/возможности |
| Коррозия/Морское дело | Превосходная коррозионная стойкость и эстетическая привлекательность. | Испытания в соляном тумане до 1000 часов (промышленный стандарт - ~300 часов); специализированная обработка поверхности (10+ вариантов, по сравнению с обычными 3-5). |
| Экстремальная температура | Структурная стабильность и функциональность гарантированы при резких тепловых ударах. | Гарантированный рабочий диапазон от -70°C до 260°C для испытательных камер и промышленных печей. |
| Высокая безопасность/трафик | Надежность в условиях эксплуатации и гарантированный срок службы. | Срок службы изделия проверен на 24 000 циклов минимум (гарантия 1 год); петли рассчитаны на высокую нагрузку (более 100 кг на дверь). |
| Биомедицинские/прецизионные | Высочайшая точность отделки и устойчивость для чувствительного оборудования. | Точность обработки поверхности позволяет достичь зеркального эффекта (5 этапов полировки по сравнению с обычными 3); особое внимание уделяется гигиеническим и антикоррозийным свойствам (например, устойчивости к воздействию спирта). |
| Точность изготовления | Устранение отказов, вызванных производственными дефектами. | Допуск на размер 0,0005 мм; выход продукции $99,8\%$. |
Для таких узкоспециализированных и часто критически важных применений, как большие промышленные печи или глубокие криогенные испытательные камеры, готовые петли не подходят. Компания KUNLONG накопила большой опыт в этой области, создавая и производя на заказ профессиональные петли из специальных сплавов и инженерных конструкций, которые проходят самые строгие тесты на проверку работоспособности, как с точки зрения структурной целостности, так и герметичности во всем диапазоне температур.

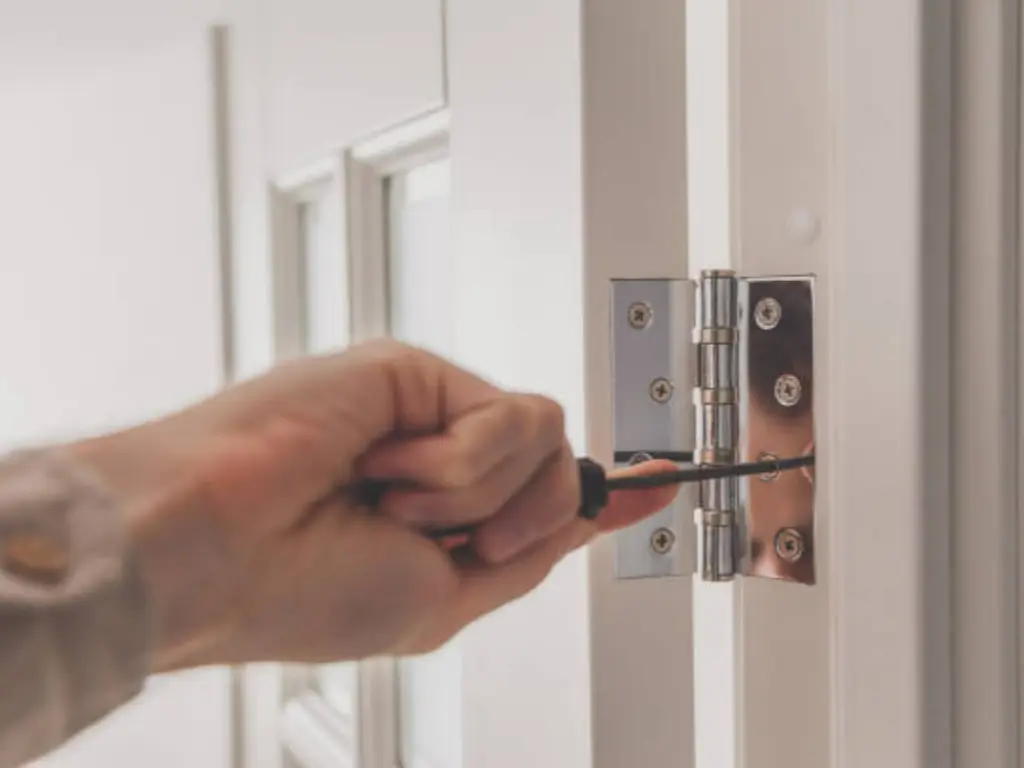

Основы монтажа: Инструменты и критические методы
Даже самая совершенная петля не будет работать, если она установлена неправильно или не обслуживается должным образом. Точность при выполнении работ не менее важна, чем точность при производстве. Для успешной установки необходимы правильные инструменты (такие как защитные очки, пила для резки металла или угловая шлифовальная машина, С-образные зажимы, высокоточный уровень, центровочный пуансон и дрель) и сосредоточиться на трех важнейших техниках: точном резании, идеальном выравнивании и точном сверлении.
Как вырезать петлю
Непрерывные петли часто приобретаются оптом стандартной длины и должны быть вырезаны на месте. Сложность заключается в том, чтобы сделать это безопасно и точно, не повредив компонент. Чтобы избежать сгибания, разрыва или деформации тонких металлических пластин, лучше всего сделать "сэндвич". Крепко зажмите шарнир между двумя кусками жертвенного материала (например, дерева или металлолома). Этот метод обеспечивает необходимую жесткость, что гарантирует чистый, прямой срез, который не повлияет на функциональность петли или ее внешний вид. Для самого разреза рекомендуется использовать металлическое лезвие с мелкими зубьями.
Принцип выравнивания
При использовании сплошных петель правило выравнивания является абсолютным: петля должна быть квадратной и плоской (вертикально прямой) по отношению к двери и коробке. Небольшое смещение на несколько миллиметров может быть очень разрушительным. Оно вызывает неравномерное давление на штифт и кулачки, что значительно увеличивает износ, трение и возможность заклинивания, резко сокращая предполагаемый срок службы петли. Чтобы избежать этого, на этапах раскладки и разметки следует использовать прецизионные инструменты, такие как лазерный уровень или уровень машиниста, для обеспечения абсолютной горизонтальной и вертикальной точности.
Точное сверление (если используется тип без отверстия)
Для петель без отверстий точность выравнивания должна соответствовать точности сверления.
- Марк и Панч: Зажав петлю в идеально выверенном положении, отметьте места сверления. Перед сверлением с помощью центровочного пробойника сделайте небольшое углубление на каждой отметке. Это очень важно, так как предотвращает "блуждание" сверла по гладкой металлической поверхности и обеспечивает точность.
- Бурение: Для получения максимально точных перпендикулярных отверстий используйте сверлильный станок. Если вы используете ручную дрель, следите за тем, чтобы она была идеально вертикальной.
Техническое обслуживание: Смазка и коррозия
Даже прочные и долговечные петли нуждаются в регулярном уходе. Они не являются полностью необслуживаемыми, особенно в пыльных помещениях или там, где они часто используются. Правильная смазка - это начало хорошего плана обслуживания. Необходимо использовать правильный тип масла. Не используйте обычное масло, так как оно притягивает грязь и пыль. Оно образует грубую пасту, которая легко разъедает детали шарнира. Вместо этого используйте сухое масло (например, графитовое) или хорошее силиконовое масло. Это уменьшает трение и не втягивает грязь. Кроме того, химические повреждения следует устранять с помощью технического обслуживания. Гальваническая коррозия представляет собой главную угрозу. Это происходит, когда два разнородных металла соприкасаются во влажном состоянии, и этот убийца металла может легко разрушить дорогую петлю.
Чтобы предотвратить эту проблему, необходимо регулярно проводить проверки. Убедитесь, что различные металлы не соприкасаются друг с другом напрямую (например, алюминиевая петля на стальной раме). Наиболее подходящее решение - винты и петли из того же или аналогичного материала. В случае использования других металлов следует обратить внимание на защитный барьер. Этот герметик или пластиковая шайба должны быть прочными. Он не должен позволять деталям соприкасаться друг с другом. Это мера предосторожности, необходимая для того, чтобы петля прослужила как можно дольше.
Стоимость против ценности: Долгосрочная окупаемость инвестиций
Сверхпрочная петля непрерывного действия обычно стоит значительно дороже стандартной, и стоит знать, почему. Эта более высокая "цена" обусловлена существенными, ощутимыми факторами: например, в петлях повышенной прочности 11-го калибра (≈3,0 мм) используется В 2,5 раза больше сырой стали чем стандартный шарнир 18-го калибра (≈1,2 мм). Затем этому материалу необходимо придать форму с высокой степенью точности изготовления, чтобы десятки отдельных шарниров были идеально выровнены на большом расстоянии - задача, требующая современного оборудования. Наконец, вес самого компонента увеличивает стоимость его транспортировки, хранения и логистики. Однако это увеличение первоначальных затрат является именно той причиной, по которой их следует рассматривать в контексте их долгосрочной экономической ценности.
Тематическое исследование TCO: Сравнение за 5 лет
При покупке оборудования следует учитывать общую стоимость владения (TCO), которая представляет собой сочетание цены покупки, затрат на обслуживание и замену в течение всего срока эксплуатации. Ниже приведен расчет TCO больших промышленных ворот за пять лет. (Эксплуатация: 50 циклов в день, 91 250 циклов в год).
| Фактор стоимости | Стандартная петля | Сверхпрочная непрерывная петля |
| Первоначальная стоимость покупки | $200 (3 петли) | $600 (1 петля) |
| Профилактическое обслуживание (5 лет) | Ежеквартальная смазка/регулировка (20 услуг). Стоимость работ: $1,500 | Ежегодный осмотр (5 услуг). Стоимость работ: $400 |
| Стоимость замены/ремонта (5 лет) | Требует замены/капитального ремонта каждые 1,5 года из-за скручивания/провисания. Стоимость: $1,800 | Ожидается 0 замен. Стоимость: $0 |
| Стоимость простоя (5 лет) | 3 капитальных ремонта, 4 часа простоя каждый, предполагаемый убыток $80/час. Стоимость: $960 | 0 непредвиденных простоев. Стоимость: $0 |
| 5-летняя совокупная стоимость владения (TCO) | $4,460 | $1,000 |
Более высокая цена за лучший шарнир - это инвестиция в ваше оборудование. Это не просто расходы. Непрерывный шарнир на начальном этапе стоит на 200 процентов дороже. Тем не менее, за пять лет ее использование привело к снижению общих затрат на 77 процентов. Хорошая петля предотвращает провисание дверей. Она предотвращает необходимость многочисленных ремонтов. Она обеспечивает постоянную работу вашей системы.
Компания KUNLONG специализируется на воплощении этой концепции TCO в жизнь. Мы знаем, что реальная цена - это не первоначальная стоимость, а огромные потери от незапланированных простоев, поэтому все детали KUNLONG разрабатываются с учетом высокой точности и длительного срока службы. Такой акцент на надежности напрямую приводит к увеличению времени безотказной работы вашего оборудования. Более того, мы увеличиваем эту экономию с помощью нашего решения One-Stop Sourcing Solution, которое позволяет управлять расходами, устраняя риск и скрытые затраты на работу с несколькими поставщиками. KUNLONG предлагает вам единый заказ на поставку, единый стандарт качества и консолидированную доставку, что упрощает всю цепочку поставок. Все наши решения доступны, и вы можете начать упрощать процесс закупок уже сегодня на сайте https://www.kunlonghardware.com/.
Заключение: Ваш путь к долговечности
Одним из важнейших компонентов, обеспечивающих прочность и надежность конструкций на протяжении долгого времени, является сверхпрочная рояльная петля. Она обеспечивает твердость и стабильность. Выбор подходящей петли - это не просто покупка. Этот параметр помогает снизить риски в будущем и увеличить срок службы оборудования. В данном руководстве рассмотрены наиболее значимые факторы при выборе петли. Это такие технические характеристики, как материал и его толщина. Кроме того, обсуждаются обстоятельства, в которых применяется петля, а также необходимость правильной установки и обслуживания. Инвестиции в качество стоят многого в долгосрочной перспективе. Об этом свидетельствует общая стоимость владения. Качественные петли предотвращают провисание дверей, предотвращают дорогостоящий ремонт и исключают дорогостоящие простои.
Квалифицированный промышленный партнер, такой как KUNLONG, стремится удовлетворить эти потребности. Мы помогаем преобразовать эти потребности в стабильный и устойчивый продукт. Это позволяет сохранить вашу тяжелую структуру и обеспечить долгосрочную ценность.
