Введение
Стабильность заготовки - это не только предпочтение в точном мире промышленного производства и столярного дела, но и основное требование точности. Будь то фрезеровка металлического блока, сварка сложной рамы или проверка хрупкой печатной платы, техника фиксации определяет качество конечного продукта. Тумблерный зажим - одно из самых эффективных и надежных зажимных решений и важнейшее механическое устройство среди множества зажимных приспособлений, встречающихся на современных сборочных линиях. Тем не менее, на начальном этапе проектирования инженеры и операторы часто сталкиваются с критическим моментом: использовать горизонтальный или вертикальный тумблерный зажим.
На первый взгляд, разница кажется незначительной - это вопрос положения рукоятки. Однако за этим геометрическим несоответствием скрывается целый комплекс эксплуатационных последствий, связанных с кинематикой, управлением пространством, зажимными действиями и эргономикой оператора. Выбор неправильного варианта может привести к блокировке маршрутов обработки, нарушению техники безопасности или неэффективному рабочему процессу. В данной статье рассматриваются механизмы зажима и области применения различных типов тумблерных зажимов, что является наглядным руководством для обеспечения соответствия вашей оснастки оптимальным стандартам производительности современного производства.
Что такое горизонтальные тумблеры?
Горизонтально ориентированная рукоятка струбцины в зажатом положении определяет этот тип перекидных струбцин. Когда струбцина полностью закрыта и давление приложено к заготовке, рукоятка лежит параллельно горизонтальной плоскости и зажимной планке. Эти устройства предназначены для низкопрофильного использования. Горизонтальные струбцины уменьшают препятствия над головой, поскольку механическая тяга и рукоятка клещевого зажима находятся близко к рабочей поверхности. Они являются наилучшим вариантом, когда вертикальное пространство ограничено или когда головка станка, например шпиндель ЧПУ или пильный диск, должна перемещаться очень близко к детали станка без опасности задеть оборудование.
Что такое вертикальные тумблеры?
С другой стороны, вертикальный клещевой зажим - это зажим с вертикальной рукояткой, которая в зажатом состоянии перпендикулярна основанию. В такой конструкции оператор нажимает на вертикальную рукоятку, чтобы активировать зажимной рычаг. Поскольку соединение осуществляется вертикально, такие зажимы могут иметь более компактную конструкцию (меньшую площадь основания) по сравнению с вертикальными аналогами. Вертикальность позволяет более непосредственно преобразовывать усилие в руке пользователя в усилие на рычаге, что может привести к увеличению коэффициента зажима. Компромиссом является высота; однако в заблокированном состоянии рукоятка торчит вверх, а это требует значительного зазора над головой и особого внимания к траектории движения инструмента, чтобы избежать помех.

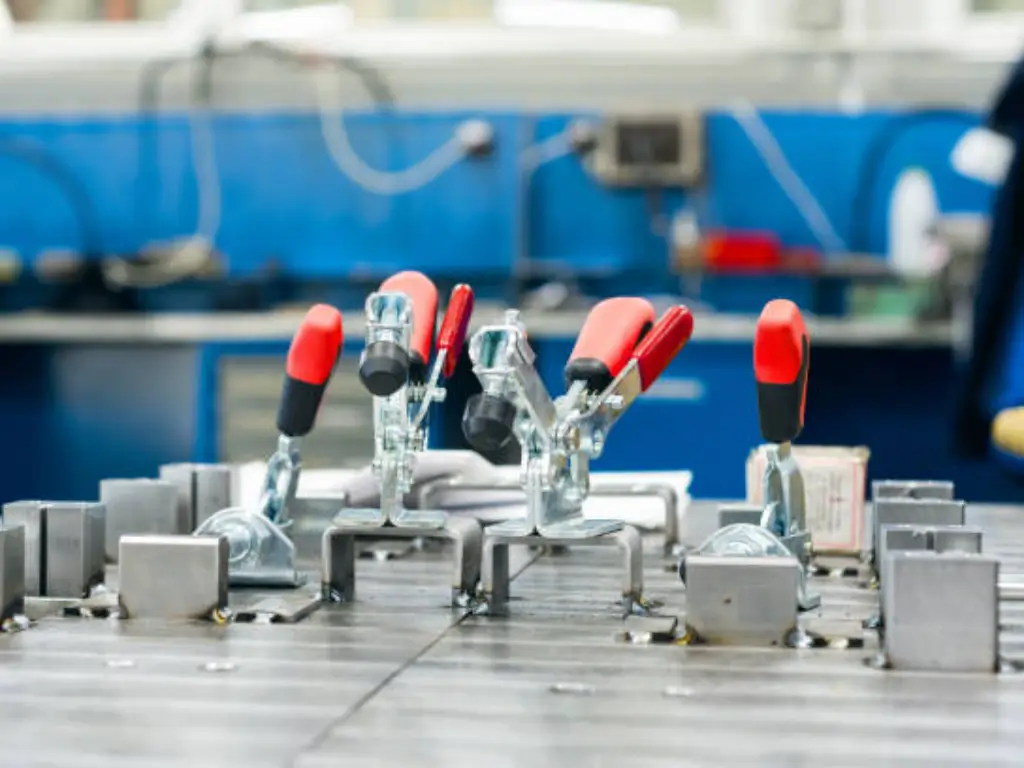

Горизонтальный и вертикальный тумблер: Сравнительный анализ
Для непосвященных струбцина - это инструмент для фиксации предметов. Но для инженера-технолога это динамический компонент, который взаимодействует с пользователем, оборудованием и деталью. Эти взаимодействия необходимо изучить, чтобы обеспечить эффективное зажатие по четырем важным параметрам.
Ограничения пространства: Анализ свободного пространства и занимаемой площади
Вертикальные зажимы экономичны с точки зрения занимаемой площади на пластине приспособления. Основание можно сделать небольшим, так как рукоятка и тяги поднимаются вверх. Это очень важно при высокой плотности зажимных приспособлений, когда на одной паллете одновременно обрабатывается несколько деталей. Вертикальные зажимы можно устанавливать ближе друг к другу без соприкосновения рукояток. Однако это создает ограничения по оси z. Прямая рукоятка - это фиксированное препятствие. В среде ЧПУ может быть слишком мал Z-зазор выдвижения шпинделя, поэтому при быстром траверсном движении рукоятка может легко удариться о нее, что приведет к катастрофическому повреждению станка или приспособления.
Горизонтальные зажимы работают по другому принципу. В них особое внимание уделяется вертикальному зазору. При зажиме весь узел опускается, обычно ниже самой заготовки. Это позволяет режущим инструментам, шлифовальным лентам или манипуляторам роботов скользить по верхней части приспособления с минимальной вероятностью столкновения. Эта низкая стоимость профиля связана с потреблением по оси x-y. Рукоятка должна иметь пространство, чтобы лежать ровно вдоль горизонтальной линии. Горизонтальная рукоятка может выступать за край стола на занятом верстаке или задевать другие зажимы, из-за чего вы не сможете укладывать заготовки так плотно, как вам хотелось бы.
Конверт движения: Анализ помех при открытии
Типичной ошибкой инженеров является использование зажима, когда он не находится в движении. Мы должны внимательнее присмотреться к огибающей движения - объему пространства, которое занимает зажим при переходе из открытого в закрытое состояние.
В горизонтальном клещевом зажиме ручка обычно перемещается вверх, чтобы ослабить деталь. Зажимной рычаг также имеет тенденцию открываться вверх и в большинстве случаев на угол более 90 градусов. Это означает, что профиль фиксации низкий, но для процесса загрузки требуется пространство непосредственно над зажимом. При загрузке деталей на полку или под нависающий узел движение горизонтальной рукоятки вверх может быть затруднено.
Вертикальные клещевые зажимы обычно оснащены рукояткой, которая отводится назад и вниз для разблокировки. Такая кинематика удобна при загрузке деталей непосредственно сверху. Оператор перемещает рукоятку из заготовки, освобождая ближайшую зону в разных направлениях. Однако дуга обратного хода рукоятки должна оставаться свободной за струбциной. Если зажим прикреплен к стене или заднему ограждению станка, рукоятка может открыться не полностью, что ограничит доступ к детали.
Эргономика и безопасность: Руки прочь
Эргономика промышленного инструмента - это не комфорт, а эффективность и профилактика травм. Горизонтальное или вертикальное управление изменяет угол наклона запястья и положение руки оператора по отношению к опасной зоне.
При использовании вертикального зажима усилие приведения в действие обычно направлено в сторону (для фиксации) или в сторону (для разблокировки) пользователя. Это так же естественно, как потянуть за рычаг. Но поскольку рукоятка расположена вертикально, рука оператора находится в более высокой плоскости. Если зажим установлен рядом с движущимся резцом или горячей зоной сварки, вертикальная рукоятка может привести к тому, что рука будет находиться слишком близко к опасному месту во время цикла срабатывания.
Для фиксации горизонтальных зажимов необходимо нажать вниз. Это позволяет эффективно использовать вес тела оператора, и усталость сводится к минимуму в циклах с большим числом повторений. Кроме того, поскольку рукоятка плоская, рука оператора совершает движение ближе к основанию приспособления. В большинстве случаев это приводит к тому, что рука автоматически оказывается под плоскостью пильного диска или шлифовального круга, что обеспечивает небольшой запас прочности. По сути, это щит, который не позволяет конечности оператора оказаться на линии огня обломков.
Разница в реальных промышленных применениях
Практически, ось интерференции разделяет область применения. Горизонтальные тумблерные зажимы - это низкопрофильные эксперты, которые не могут быть проигнорированы в условиях, когда вертикальный зазор не подлежит обсуждению. Они используются в качестве стандарта для обработки на станках с ЧПУ и шлифования поверхностей, при этом режущие шпиндели могут безопасно проходить над приспособлением без столкновения. Этот безопасный профиль также применим в деревообработке (салазки для настольных пил, фрезерные станки), чтобы руки оператора находились ниже линии лезвия, и в производстве электроники (тестирование печатных плат, оптический контроль), где плоский профиль гарантирует, что тени или спускающиеся испытательные головки не будут мешать.
С другой стороны, вертикальные клещевые зажимы являются лучшими в категории высокоплотных решений, где пространство на столе является ограничением. Они являются лидерами в сварке и производстве, в частности, автомобильных шасси и сложных трубчатых рам, где инженерам необходимо разместить несколько точек фиксации в небольшой группе. Они также подходят для процессов литья под давлением и контрольных приспособлений для КИМ, где вертикальная высота не ограничена, но пространство рабочего места ограничено и пользуется большим спросом.
Сводная таблица: Руководство по быстрому выбору
После того как оттенки убраны, выбор обычно сводится к следующим основным характеристикам:
| Характеристика | Горизонтальный тумблерный зажим | Вертикальный тумблерный зажим |
| Положение рукоятки (заблокировано) | Параллельно основанию (плоский) | Перпендикулярно основанию (вертикально) |
| Вертикальный зазор | Превосходно (низкий профиль) | Плохо (Требуется верхнее помещение) |
| Площадь основания (площадь стола) | Большой (требуется длина) | Компактность (требует меньшей площади) |
| Потенциал силы зажима | От умеренного до высокого | От высокого до очень высокого |
| Эргономика | Толчок вниз (используется вес тела) | Рычажное действие вперед/назад |
| Общие помехи | Рукоятка может задеть соседние зажимы | Рукоятка может удариться о шпиндель станка |
Наиболее частые ошибки при выборе между горизонтальными и вертикальными клещевыми зажимами
Даже самые опытные дизайнеры инструментов становятся жертвами геометрических ошибок. Самая распространенная ошибка - пренебрежение открытым состоянием. Конструктор моделирует приспособление в CAD и все зажимы в закрытом положении, чтобы проверить зазор при обработке. Все выглядит идеально. Однако при изготовлении приспособления выясняется, что ручка горизонтального зажима ударяется о корпус станка, когда он открывается, или что ручка вертикального зажима мешает руке робота, загружающей деталь.
Еще одна фатальная ошибка - неправильная оценка рычага. Операторы обычно думают, что чем больше рукоятка, тем больше усилие. Хотя это в определенной степени верно, точки вращения и прочность заклепок определяют удерживающую способность, а не длина рукоятки. Ошибка функционального анализа заключается в выборе вертикального зажима, потому что он кажется более прочным, в то время как горизонтальный зажим обеспечил бы больший запас прочности.
И наконец, фактор вибрации. В условиях повышенной вибрации на эти зажимы по-разному влияет сила тяжести. Если ручка вертикального зажима тяжелая и испытывает сильную вибрацию, центр тяжести находится высоко. Несмотря на то, что фиксатор с завышенным центром тяжести должен быть надежным, в некоторых случаях сильная вибрация может привести к тому, что тяжелая вертикальная ручка будет сползать при неправильном натяжении. Горизонтальные ручки с более низким центром тяжести по своей природе более устойчивы к такому гравитационному разблокированию, но правильная регулировка натяжения важна для обоих случаев.
Потребительское и промышленное качество: Важно то, что внутри
Разница между фурнитурой потребительского класса и промышленной оснасткой не часто заметна на поверхности; она заключается в металлургии и допусках. Бюджетная струбцина может хорошо работать на столярном станке выходного дня, но она точно не будет работать при циклических нагрузках на производственной линии из-за трех важных инженерных недостатков.
Во-первых, это поворотный механизм. Типовые зажимы могут быть основаны на мягких заклепках, которые вращаются непосредственно в штампованных отверстиях. Такое трение металла о металл быстро формирует эллиптическую форму износа, что увеличивает прогиб или люфт. Закаленные втулки, напротив, используются в точках поворота промышленных агрегатов. Эти сопряжения имеют прецизионную резьбу для распределения нагрузки и устранения износа, так что на 20 000-м цикле зажимной рычаг проходит ту же траекторию, что и на первом.
Второе - это марка материала. Низкосортная мягкая сталь, склонная к усталости и деформации, обычно используется в потребительских устройствах. Для компонентов промышленного класса требуется сертифицированная нержавеющая сталь SUS304 или SUS316, либо специальные цинковые сплавы. Эти материалы выбирают не только из-за их коррозионной стойкости, но и благодаря высокому пределу текучести при растяжении, а значит, "сверхцентровой" замок не потеряется даже в условиях повышенной вибрации.
И наконец, последовательность изготовления. Точкой отсчета в автоматизированных приспособлениях является зажим. Если сменный зажим отклоняется даже на 0,5 мм из-за плохого контроля партии, координаты станка становятся недействительными. Промышленное производство требует стопроцентной повторяемости, когда каждое изделие является копией прототипа.
Наконец, реальная цена зажима - это не цена, по которой его покупают, а надежность процесса, в котором он находится. Чтобы гарантировать такую надежность, необходим производитель, который регулирует все переменные производственной цепочки - критерий строгости, который является синонимом KUNLONG.
Почему KUNLONG - ваше решение для зажима
KUNLONG превращает зажим из товара в науку. Мы знаем, что в автоматизированном производстве зажим настолько точен, насколько точен его самый плохой компонент. Именно поэтому наше производство под руководством основной команды из 30 инженеров с 10-летним опытом работы проходит строгую сертификацию ISO9001 и CE. Мы добиваемся контроля допусков до 0,0005 мм и устраняем микроскопические отклонения, которые часто становятся причиной ошибок при производстве деликатных приспособлений.
В дополнение к точности мы разрабатываем устойчивость к внешним воздействиям. В то время как обычные компоненты имеют тенденцию изнашиваться под воздействием нагрузок, компоненты KUNLONG тестируются в соляном тумане в течение 1 000 часов, чтобы гарантировать, что они не подвергнутся коррозии в суровых промышленных условиях. Чтобы поддержать эту уверенность, мы проводим 100-процентную политику обеспечения качества и даем гарантию на более чем 20 000 рабочих циклов. Чтобы сделать этот срок службы реальностью, а не простым обещанием, каждое устройство сконструировано таким образом, чтобы превосходить обычные промышленные требования.
Заключение
Выбор между горизонтальным и вертикальным зажимным устройством - это не вопрос личных предпочтений, а скорее решение, которое определяется физикой применения. Горизонтальный зажим - король зазоров, скольжения под траекторией инструмента и сохранения низкого профиля. Вертикальный зажим - это король эффективности использования рабочего пространства и эргономики узких узлов.
Используя свои уникальные ограничения, такие как границы обработки, направления загрузки и требования безопасности, вы можете выбрать инструмент, который исчезнет в процессе, и без проблем приступить к производству. Однако дизайн хорош настолько, насколько хороша его аппаратная реализация. Выбирая высокоточные детали промышленного класса, такие как детали KUNLONG, вы можете быть уверены, что после того, как вы бросите ручку, переменная удержания будет исключена из уравнения, и вы сможете сосредоточиться на качестве своей работы.
Вопросы и ответы
В: Каковы особенности зажима-тумблера, которые делают его таким полезным?
A: Он оснащен геометрической системой зацепления со смещенным центром, которая увеличивает усилие, прилагаемое вручную, до высокого зажимного давления, сохраняя инструмент надежно зафиксированным даже при сильной вибрации или противодействии силы.
Вопрос: Какие зажимы используются для крепления вертикальных трубопроводов?
A: Их принято называть хомутами для стояков. Эти хомуты предназначены для переноса веса вертикальной трубы на строительную конструкцию, чтобы придать ей устойчивость и избежать соскальзывания трубы.
Вопрос: Какова сила удержания клещевого зажима?
A: Сила удержания сильно зависит от размера и конструкции модели: у легких зажимов она составляет около 50 кг (110 фунтов), а у тяжелых промышленных моделей - более 1 000 кг (2 200 фунтов).
